無心磨床，是不需要採用工件的軸心而進行磨削的磨床。是由磨削砂輪，調整輪和工件支架所構成研磨、帶動、支撐的三點研磨原理，其軸心定位，是由其外型自然求出，因此在同一時間加工點所進行磨削的外徑，其同心度會趨近一致，但與非同一時間加工點進行的研磨之部位，其同心度較差，而真正的同心度數值則得依據其原始變形量及預留量決定。
| 型號 | Unit | S-12 | S-18 | S-20 |
| 研磨外徑(dia.) | mm | 1-30 | 2-50 | 2-50 |
| 砂輪尺寸(dia.*W*H) | mm | 305*150*120 | 455*205*228.6 | 510*205*304.8 |
| 調輪尺寸(dia.*W*H) | mm | 205*150*90 | 255*205*111.2 | 305*205*127 |
| 砂輪轉速 | m/min | 2000 | 1500 | 1350 |
| 調輪轉速 | R.P.M | 21-300(7steps) | 21-308(10steps) | 21-308(10steps) |
| R.P.M | 0-300 | 0-300 | 0-300 | |
| 砂輪馬達 | HP | 10 | 15 | 20 |
| 調輪馬達 | HP | 1 | 2 | 3 |
| 油壓泵浦馬達 | HP | 1 | 1 | 1 |
| 水箱泵浦馬達 | HP | 1/8 | 1/4 | 1/4 |
| 上滑板進給刻度 | mm | 0.05 | 0.05 | 0.05 |
| 上滑板最小進給刻度 | mm | 0.001 | 0.001 | 0.001 |
| 下滑板進給刻度 | mm | 0.05 | 0.05 | 0.05 |
| 下滑板最小進給刻度 | mm | 0.001 | 0.001 | 0.001 |
| 修整裝置進給刻度 | mm | 0.01 | 0.01 | 0.01 |
| 調輪傾斜角度 | deg. | ±5 | ±5 | ±5 |
| 調輪旋轉角度 | deg. | ±5 | ±5 | ±5 |
| 機械尺寸 | mm | 1900*1550*1420 | 2450*2050*1600 | 2650*2150*1600 |
| 機械重量 | kgs | 1550 | 3200 | 4000 |

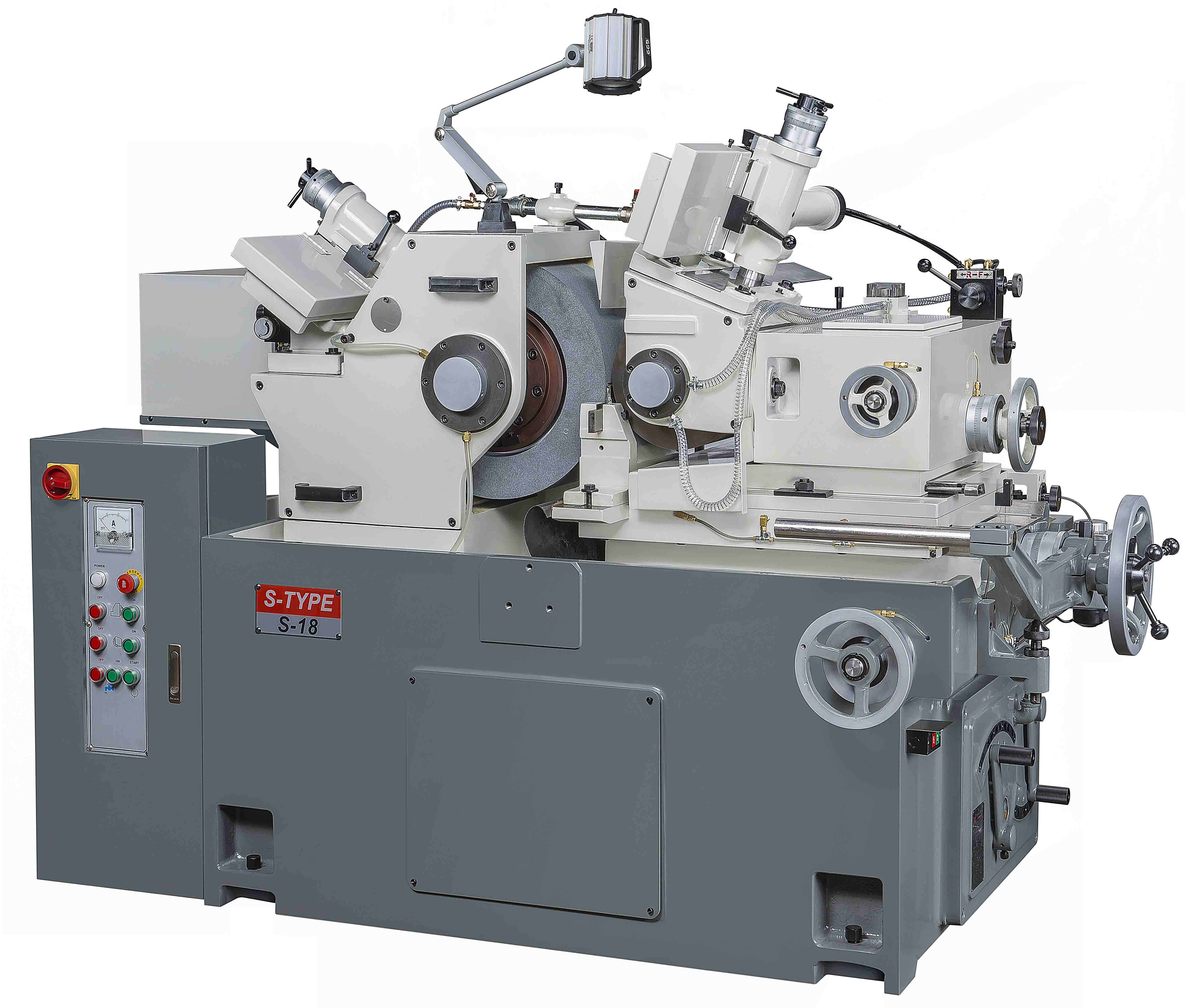

Image:
